Aký je princíp tesnenia kazetového tesnenia pre čerpadlo?

Ahoj! Ako dodávateľ tesnení pre čerpadlá dostávam často otázku na princíp tesnenia kartušového tesnenia pre čerpadlo. Tak som si povedal, že napíšem blogový príspevok, aby som to vysvetlil spôsobom, ktorý je ľahko pochopiteľný.

Čo je to vlastne pečať kazety?

Najprv si povedzme, čo je to kazetová pečať. Tesnenie kazety je vopred zmontovaná jednotka, ktorá obsahuje tesniace plochy, sekundárne tesnenia a hardvér potrebný na inštaláciu do čerpadla. Je navrhnutý tak, aby bol rýchlou a jednoduchou náhradou za tradičné tesnenia, čím sa skrátili prestoje počas údržby.

Základy princípu tesnenia

Hlavným cieľom kazetového tesnenia v čerpadle je zabrániť úniku kvapaliny vo vnútri čerpadla. Robí to vytvorením bariéry medzi rotujúcim hriadeľom čerpadla a stacionárnym krytom. V tomto procese zohrávajú kľúčovú úlohu dve hlavné časti: primárne tesniace plochy a sekundárne tesnenia.

Primárne tesniace plochy

Primárne tesniace plochy sú najdôležitejšou časťou kazetového tesnenia. Sú to dva ploché povrchy, ktoré sú vo vzájomnom kontakte a otáčajú sa voči sebe. Jedna strana je pripevnená k otočnému hriadeľu čerpadla a druhá je pripevnená k stacionárnej časti puzdra tesnenia.

Keď čerpadlo beží, tieto dve plochy vytvárajú tesné tesnenie. Zvyčajne sú vyrobené z tvrdých materiálov, ako je uhlík, karbid kremíka alebo karbid volfrámu. Výber materiálu závisí od typu čerpanej kvapaliny, teploty a tlaku. Napríklad, ak čerpáte korozívnu kvapalinu, môžete si vybrať čelo z karbidu kremíka, pretože je vysoko odolné voči korózii.

Tesniace plochy sú držané pohromade pružinou alebo sadou pružín. Sila pružiny zaisťuje, že čelá zostanú v kontakte aj pri malých pohyboch alebo vibráciách čerpadla. To je naozaj dôležité, pretože akákoľvek medzera medzi plochami môže viesť k úniku.

Sekundárne tesnenia

Sekundárne tesnenia sa používajú na zabránenie úniku tekutiny okolo okrajov primárnych tesniacich plôch. Tieto tesnenia sú zvyčajne vyrobené z elastomérov, ako je guma. Sú umiestnené medzi tesneniami a skriňou čerpadla alebo hriadeľom.

Sekundárne tesnenia sú navrhnuté tak, aby boli flexibilné, aby sa mohli prispôsobiť pohybom čerpadla. Poskytujú tiež dobré utesnenie proti tlaku kvapaliny. Ako sekundárne tesnenie možno použiť napríklad gumový O-krúžok. Tesne zapadá do drážky a pri stlačení vytvára tesné tesnenie.

Ako funguje tesnenie v rôznych podmienkach čerpadla

Teraz si povedzme, ako funguje kazetové tesnenie pri rôznych podmienkach čerpadla.

Normálne prevádzkové podmienky

Za normálnych prevádzkových podmienok sú primárne tesniace plochy vo vzájomnom neustálom kontakte. Čerpaná kvapalina vytvára medzi plochami tenký film. Tento film pôsobí ako lubrikant, ktorý znižuje trenie a opotrebovanie medzi plochami. Zároveň tiež pomáha udržiavať tesnenie.

Sekundárne tesnenia zabraňujú úniku tekutiny okolo okrajov. Sila pružiny na primárnych plochách zaisťuje, že zostanú spolu, aj keď čerpadlo beží pri vysokých rýchlostiach alebo pod tlakom.

Spustenie a vypnutie

Počas spúšťania prejde čerpadlo zo stacionárneho stavu do prevádzkového stavu. Tesnenie kazety sa musí rýchlo prispôsobiť tejto zmene. Pružiny na primárnych tesniacich plochách pomáhajú zabezpečiť, aby sa plochy dostali do kontaktu hneď po spustení čerpadla. Sekundárne tesnenia tiež musia byť schopné okamžite utesniť, aby sa zabránilo akémukoľvek počiatočnému úniku.

Keď je čerpadlo vypnuté, tesniace plochy musia zostať v kontakte, aby sa zabránilo akémukoľvek spätnému toku kvapaliny. Sekundárne tesnenia tiež naďalej držia tesnenie, aby zabránili úniku kvapaliny.

Podmienky vysokého tlaku a vysokej teploty

V podmienkach vysokého tlaku a vysokej teploty čelí tesnenie kazety väčšej výzve. Vysoký tlak sa môže pokúsiť roztlačiť primárne tesniace plochy od seba. Aby sa tomu zabránilo, používajú sa silnejšie pružiny na udržanie kontaktu medzi plochami.

Vysoké teploty môžu tiež ovplyvniť výkon tesnenia. Materiály primárneho a sekundárneho tesnenia musia byť schopné odolávať teplu. Napríklad niektoré elastoméry môžu stratiť svoju elasticitu pri vysokých teplotách. Preto si pri vysokoteplotných aplikáciách môžete vybrať aKovové mechanické tesnenie. Kovové tesnenia zvládnu vyššie teploty a tlaky lepšie ako tesnenia na báze gumy.

Typy kazetových tesnení a ich princípy tesnenia

Existujú rôzne typy kazetových tesnení a každá má svoj vlastný jedinečný princíp tesnenia.

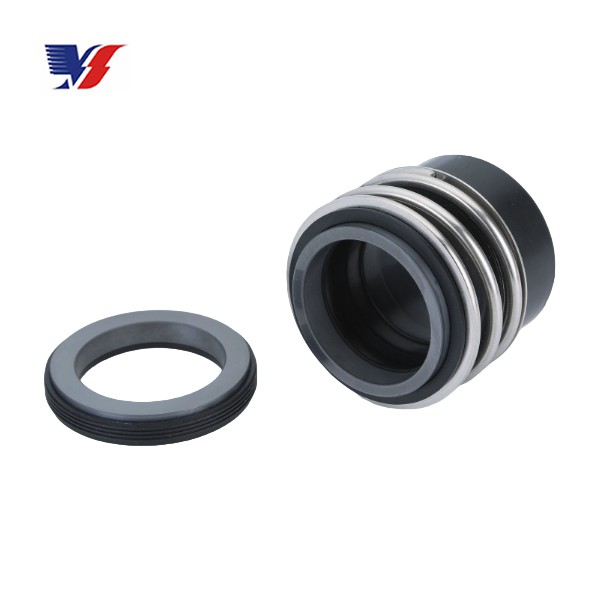

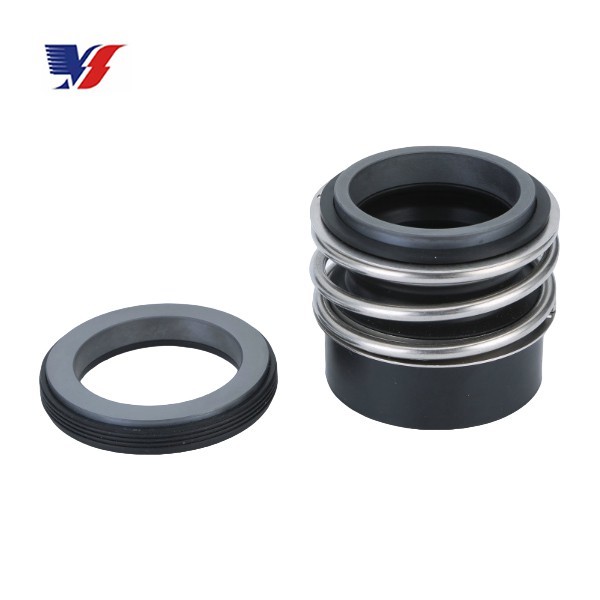

Gumové vlnovcové mechanické tesnenie

Jeden populárny typ jeGumové vlnovcové mechanické tesnenie. Pri tomto type tesnenia sa ako sekundárne tesnenie používa gumený vlnovec. Mech je pružný a môže absorbovať axiálne a radiálne pohyby hriadeľa.

Primárne tesniace plochy fungujú rovnakým spôsobom ako u iných kazetových tesnení. Gumový vlnovec poskytuje dodatočnú flexibilitu a pomáha udržiavať tesnenie aj v prípade nesúosovosti čerpadla. Často sa používa v aplikáciách, kde má čerpadlo určitý stupeň pohybu alebo vibrácií. Viac o tomto type tesnenia nájdete naTováreň na mechanické tesnenie gumových vlnovcov.

Iné typy

Existujú aj iné typy kazetových tesnení, napríklad s tlačným a netlačným dizajnom. Tlačné tesnenia používajú sekundárne tesnenie, ktoré sa pohybuje axiálne, aby udržalo kontakt medzi primárnymi tesniacimi plochami. Na druhej strane netlačiace tesnenia sa spoliehajú na flexibilitu materiálov, aby držali čelá pohromade.

Prečo sú kazetové tesnenia skvelou voľbou

Kazetové tesnenia ponúkajú niekoľko výhod oproti tradičným tesneniam. Ľahko sa inštalujú, pretože sa dodávajú vopred zmontované. To znižuje čas inštalácie a pravdepodobnosť chýb pri inštalácii.

Poskytujú tiež lepší tesniaci výkon. Vopred zostavený dizajn zaisťuje, že všetky komponenty sú správne zarovnané a kalibrované. To vedie k menšiemu úniku a dlhšej životnosti tesnenia.

Ďalšou výhodou je, že kazetové tesnenia sú spoľahlivejšie. Zvládnu širší rozsah prevádzkových podmienok, vrátane prostredia s vysokým tlakom a vysokou teplotou.

Kontaktujte nás, ak potrebujete tesnenie

Ak hľadáte kazetové tesnenie pre svoju pumpu, sme tu, aby sme vám pomohli. Ako popredný dodávateľ tesnení pre čerpadlá máme širokú škálu produktov, ktoré spĺňajú vaše špecifické požiadavky. Či už potrebujete aGumové vlnovcové mechanické tesneniealebo aKovové mechanické tesnenie, môžeme vám poskytnúť vysoko kvalitné tesnenia za konkurencieschopné ceny.

Kontaktujte nás ešte dnes a prekonzultujte svoje potreby tesnenia čerpadla. Budeme s vami spolupracovať, aby sme našli najlepšie riešenie pre vašu aplikáciu.

Referencie

• "Mechanické tesnenia: Dizajn, výber a inštalácia" od Allana R. Fossa
• „Príručka pumpy“ od Igora J. Karassika a kol.
